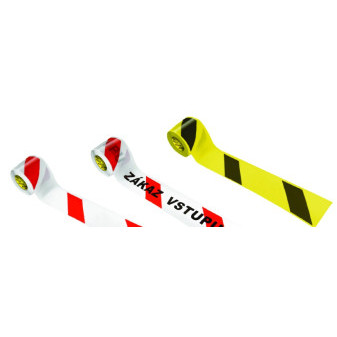

Výstražné fólie do výkopu a vytyčovací pásky

Rozměry výstražné fólie

Šířka foĺie nesmí být menší než 50mm a má být s přesahem na obou stranách od vnějších okrajů chráněného vedení.

Hloubka uložení výstražné fólie

Fólie se pokládají nejméně 200mm nad vrcholem technického vybavení při dodržení hloubky jejich uložení stanovené ČSN 73 6005 a příslušnými normami jednotlivých druhů podzemních vedení technického vybavení. Nejmenší hloubka výstražné fólie pod povrchem terénu je 200mm.

Barevné rozlišení výstražných fólií dle ČSN 73 6006

oranžová = sdělovací kabely

červená = silnoproudé kabely

modrá = železniční zabezpečovací a sdělovací kabely

bílá = vodovodní potrubí

žlutá = plynové potrubí

zelená = teplovodní a horkovodní rozvody

hnědá = dálkovody hořlavých kapalin

černá = dálkovody hořlavých zkapalněných uhlovodíkových plynů

šedá = potrubí stok a kanalizačních přípojek
